Příslušenství pro deskové výměníky tepla Alfa Laval

Nohy a montážní podpěry

Výměníky typu CB30 a větší jednotky mohou být dodány s nohami nebo montážními podpěrami vyrobenými z galvanizované oceli, které usnadňují instalační práce a omezují pnutí v připojeném potrubí na minimum. Výměníky typů CB30 a CB52 lze zavěsit na stěnu s použitím standardního rámu, nebo připevnit k podlaze. CB200, CB300 a CB400 jsou vždy dodávány s nohami a se závěsným okem, aby byla zajištěna jejich bezpečná a funkční instalace.

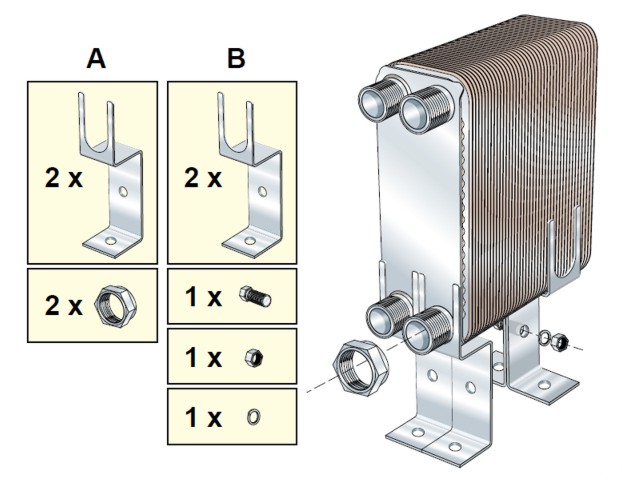

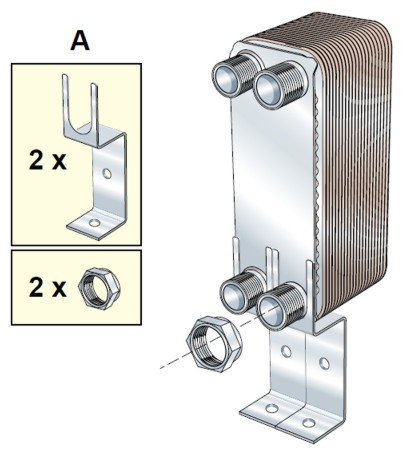

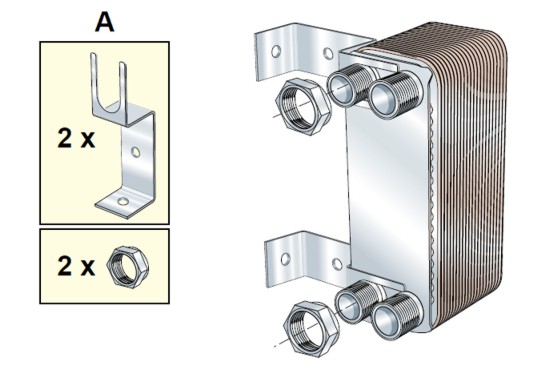

montážní podpěry pro výměníky do 30ti desek	montážní podpěry pro výměníky s více než 30 deskami

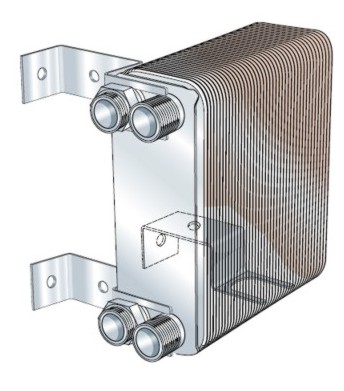

možnost zavěšení na stěnu	možnost zavěšení na stěnu

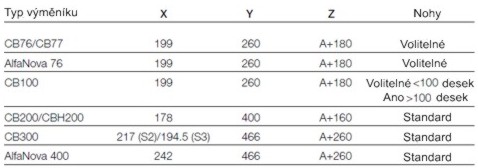

Nohy

Všechny uvedené rozměry jsou v mm
*)Volitelné: Může být vybaveno nohami poze v případě, že je výměník vybaven navařeným závitovým uchycením

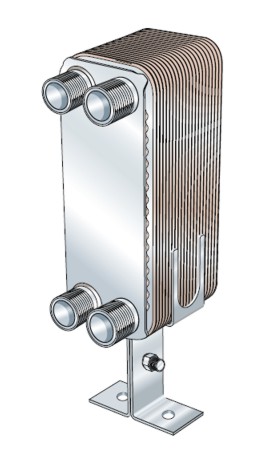

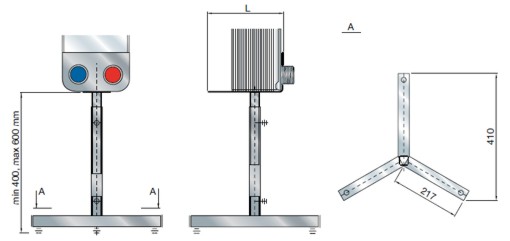

Nastavitelné nohy

Tepelná Izolace

Izolace chrání svazek desek výměníků a omezuje sálání tepla a únik vlhkosti v místě, kde je výměník provozován. V závislosti na teplotních požadavcích jsou pro většinu typu výměníků k dispozici dva typy izolace, jejíž montáž a demontáž je velmi jednoduchá.

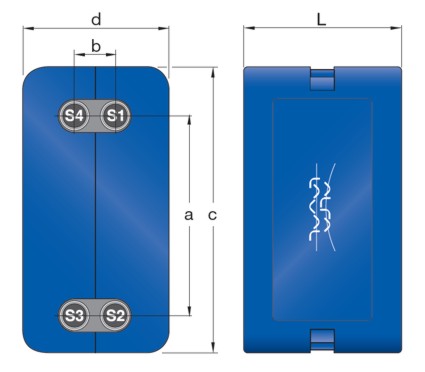

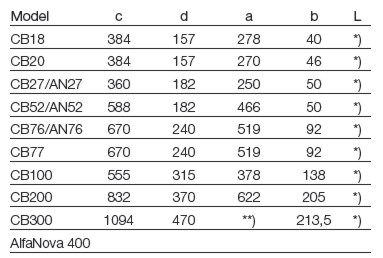

Tepelná izolace typu A
Kryt z modrého ABS plastu s polyuretanovou pěnou o tloušťce 30 mm uvnitř.
Tepelná vodivost 0,031 W/mK. Max. provozní teplota 130 °C.

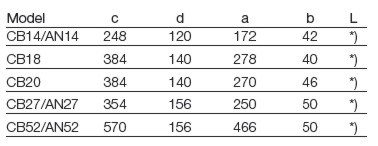

Tepelná izolace typu B
Izolace z černého EEP polypropylenu (bez krytu) s tloušťkou 20 mm.
Tepelná vodivost 0,039 W/mK. Max. provozní teplota 110 °C.

*) Univerzální rozměr pro všechny standardní výměníky v závislosti na počtu desek
**) Strana S1,S2 = 816 mm. Strana S3,S4 = 861 mm.

*) Univerzální rozměr pro všechny standardní výměníky v závislosti na počtu desek

Tepelná izolace pro rezebíratelné výměníky tepla
Tepelné izolace určené pro aplikace ohřevu nebo chlazení je možné dodat ke všem modelům rozebíratelných deskových výměníků tepla Alfa Laval.

Odkapová vana
Odkapová vana slouží jako izolace mezi výměníkem tepla a podlahou. Zachycuje veškerý kondenzát vzniklý na povrchu výměníku a zároveň veškerou zbytkovou vodou z výměníku (po vypuštění) při rozebrání za účelem kontroly nebo údržby.

tepelná izolace pro aplikace ohřevu

tepelná izolace pro aplikace chlazení s odkapovou vanou
